礦山破碎設備介紹

礦山破碎設備是指礦山設備中的選礦設備中的破碎機,礦山破碎設備廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。目前常用破碎機有鄂式破碎機、反擊式破碎機、風選式粉碎機、錘式破碎機、沖擊式破碎機、輥式破碎機、復合式破碎機等。

鄂式破碎機（顎式破碎機），具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。PF-I系列反擊式破碎機能處理邊長100～500毫米以下物料，其抗壓強度最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點；PF-II系列反擊式破碎機，適用于破碎中硬物料，如水泥廠的石灰石破碎，具有生產能力大，出料粒度小的優點。

礦山破碎設備圖片實拍

鄂式礦山破碎設備原理

破碎機礦山設備的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

該系列破碎機礦山設備方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎。

礦山破碎設備類別

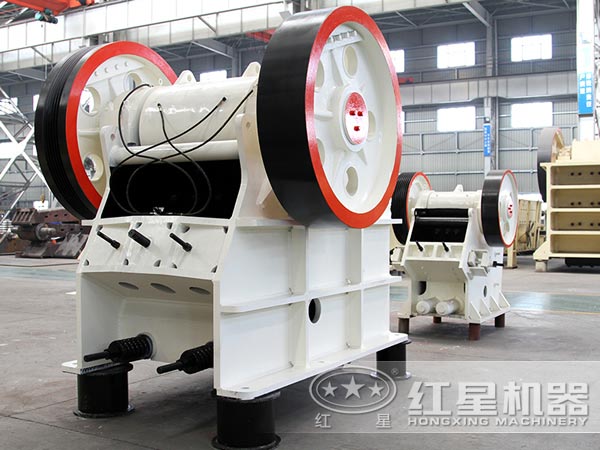

1、顎式破碎機

鄂式破碎機簡稱鄂破(又名老虎口)出現于1858年，具有破碎比大。鄂式破碎機品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點,是一級破碎的設備，因此被廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。該系列破碎機適宜于破碎抗壓強度不高于320MPa（兆帕）的各種軟硬礦石，被破碎物料的最大塊度不得大于技術參數表所規定。

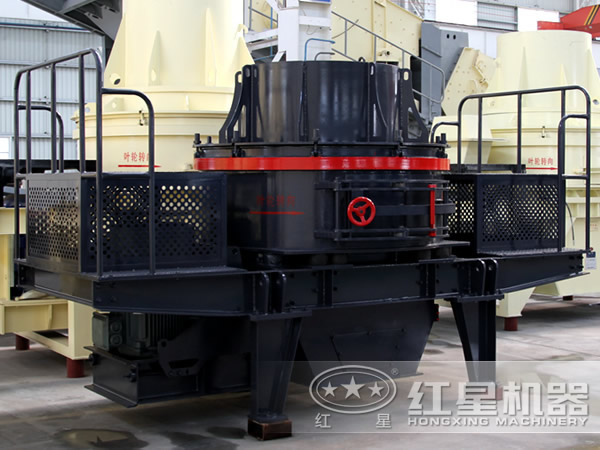

2、沖擊式破碎機

沖擊式破碎機俗稱制砂機，是河南紅星利用“石打石”破碎機原理及技術，結合國內外制砂生產方面的實際情況研制開發而出的具有先進水平的高能低耗設備，其性能在各種礦石細破設備中起著不可替代的作用，是目前實用可靠的碎石機器。該破碎機是建筑用砂、筑路用砂、墊層料、瀝青混凝土和水泥混凝土骨料的理想生產設備，故得到廣泛應用。

廣泛用于金屬和非金屬礦石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂以及各種冶金渣的細碎和粗磨作業，特別對中硬、特硬及磨蝕性物料如碳化硅、金剛砂、燒結鋁釩土、鎂砂等，比其他類型的破碎機更具有優越性。與液壓保護顎破配套使用，可處理各種冶金渣。對建筑用砂、筑路用砂石優為適宜。

在工作原理方面，簡單一點說是石打石的原理。 讓石子在自然下落過程中與經過葉輪加速甩出來的石子相互碰撞，從而達到破碎的目的！而被加速甩出的石子與自然下落的石子沖撞時又形成一個渦流，返回過程中又進行2次破碎，所以在運行過程中對機器反擊板的磨損是很少的。

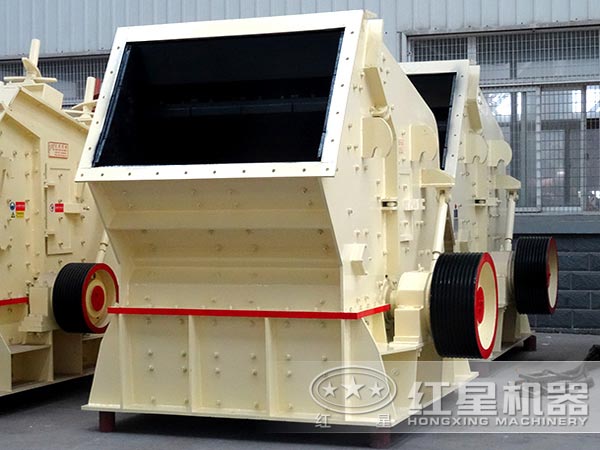

3、反擊式破碎機

反擊式破碎機具有結構簡單、破碎比大、能耗低、產量高、重量輕、破碎后成品呈立方形體等優點，廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。

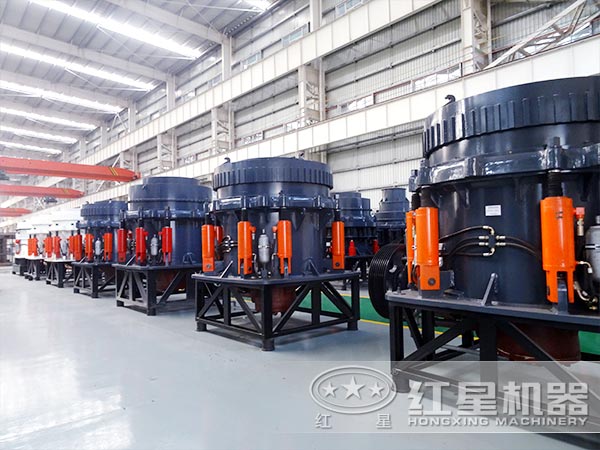

4、液壓圓錐破碎機

液壓圓錐破碎機具有結構簡單、性能穩定、不易故障、維修方便快捷、生產能力大、高效、高質，且具有多種腔形的中細破碎、雙保險控制的液壓與潤滑系統，故廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業及砂石行業等。

5、復合式破碎機

復合式破碎機是一種融錘破，反擊破于一體的新型高效細碎設備，具有生產能力大、破碎效率高、粉碎比大、磨蝕量小、能耗低、密封性好、運轉平穩、維護方便等突出優點。在建材企業用該設備破碎石灰石、煤、煤矸石和水泥熟料等物料時，可明顯降低入磨粒度，提高磨機產量，是一種較理想的節能破碎設備。

6、錘式破碎機

錘式破碎機也叫強擊式破碎機，具有破碎比大，生產能力高，產品粒度均勻等特點，該破碎機是冶金、建材、化工和水電等工業部門中細碎石灰石、煤或其他中等硬度以下脆性物料的主要設備之一。

7、單段破碎機

單段破碎機具有碎碎比大、出料粒度細、工藝簡化、運行成本低等優點，被廣泛應用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金屬礦山和新型綠色建材等行業。

8、對輥式破碎機

對輥式破碎機適用于在水泥，化工，電力，冶金，建材，耐火材料等工業部門破碎中等硬度的物料，如石灰石，爐渣 ，焦碳，煤等物料的中碎，細碎作業。
